Comanda secventiala automata a pornirii - Stea - triunghi pentru motorul asincron trifazat cu rotorul in scurtcircuit

I.    & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   Chestiuni de studiat:

I.1 Se studiaza principiul de functionare a schemei de comanda automata a pornirii stea-triunghi pentru motorul asincron.

I.2 Se calculeaza timpul la care urmeaza sa se faca reglarea temporizarii releului care comanda schimbarea conexiunii si se executa reglarea corespunzatoare.

I.3 Se identifica la platforma elementele schemei de forta si de comanda si apoi se verifica functionarea fiecaruia.

I.4 Se calculeaza valoarea relativa a curentului si a cuplului la pornire.

II.    & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;    Datele nominale ale masinii:

P_n = 2.2 kW

n_n = 1425 rpm

U_n = 220 V

I_p = 6.5 I_n = 56.75 A

M_m = 2.4 M_n = 16.8 Nm

M_p = 2.2 M_n = 15.4 Nm

I_n = 8.73 A

J = 0.07 kgm²

III.    & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;  Schema de montaj:

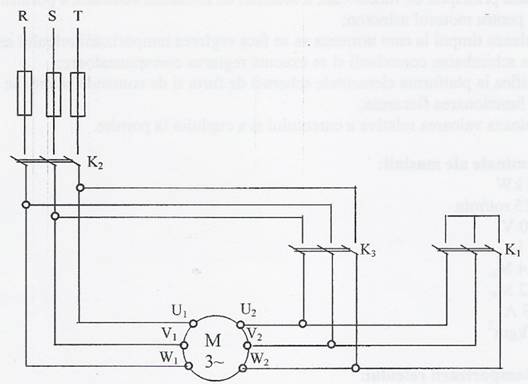

III.1 Schema de forta:

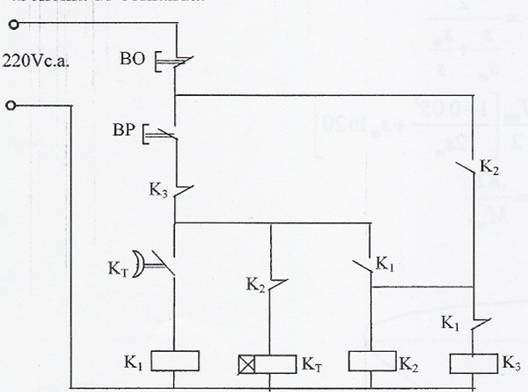

III.2 Schema de comanda:

K₂ - contacor prin intermediul caruia se conecteaza motorul la retea

K₁ - contactor care permite conectarea in stea a infasurarilor rotorice

K₃ - contactor care permite conectarea in triunghi a infasurarilor rotorice

M - motor asincron (trifazat)

BO - buton de oprire (contact normal inchis)

BP - buton de pornire (contact normal deschis)

K_T comutator cu temorizator

IV.    & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp; Functionarea schemei:

Apasand butonul BP se va inchide un contact care, prin intermediul contactului k₃ (normal inchis) si k₂ (normal inchis), permit alimentarea bobinei contactorului cu temporizator.

Alimentand bobina k_T, contactorul k_T se va inchide, permitand alimentarea bobinei conactorului k₁. k₁ (normal deschis) se inchide, alimentand bobina lui k₂, iar k₁ (normal inchis) se deschide, intrerupand alimentarea bobinei k₃.

Alimentarea bobinei k₂ are ca efect inchiderea lui k₂ (normal deschis) si deschiderea lui k₂ (normal inchis) care va produce intreruperea alimentarii bobinei lui k_T si declansarea temporizarii, care permite mentinerea alimentarii bobinei k₁ un timp t. Dupa expirarea timpului t, contactele k₁ revin in pozitia normala, astfel bobina k₃ este alimentata si contactorul k₃ se deschide, avand rolul de a deconecta releul temorizator.

Prin revenirea contactelor k₁ la pozitia initiala se realizeaza si trecerea de la conexiunea stea la cea triunghi, circuitul inchizandu-se astfel: BO - k₂ (normal deschis) - k₂si k₁ cu k₃, si in cele din urma borna de alimentare.

V.    & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;   & nbsp;    Date calculate:

Ω₁ = 2πf = 2*π*50 = 314.159 rad/s

M_n = P_n/ Ω₁ =2.2*10³/314.159 = 7 Nm

M_nD = 2.4*7 = 16.8 Nm

M_nY = M_nD/3 = 16.8/3 = 5.6 Nm

==>

7 Sm2 - 1.68 Sm + 0.0175 = 0

D = 2.82 - 28*0.0175 = 2.33
