Fototranzistorul este asemanator cu tranzistorul obisnuit, fiind alcatuit dintr-o placuta semiconductoare din Ge sau Si in care exista alternativ regiuni cu conductie de tip ,n' si de tip ,p' si la care jonctiunea baza-colector reprezintaa fotojonctiunea. Fototranzistoarele sunt utilizate ca fotodetectoare in dispozitive de comanda automata. Ca mod de operare ele sunt asemanatoare fotoidelor cu deosebirea ca au sensibilitatea 100-500 de ori mai mare, datorita amplificarii in curent. Structura de baza a unui fototranzistor este  prezentata in figura de mai jos.

Datorita efectului de fototranzistor, fotocurentul este amplificat cu factorul de amplificare al tranzistorului. Considerand baza libera, in abseta luminii prin fototranzistor va circula curentul de intuneric

unde Icbo este fotocurentul generat de jonctiunea baza-colector la iluminarea Ev=0, iar β este factorul de amplificare al tranzistorului. La iluminarea fotojonctiunii ia nastere un fotocurent I'L, care, prin amplificare cu β, genereaza fotocurentul din tranzistor IL:

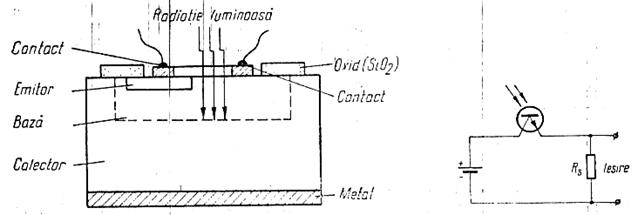

Structura de baza a unui fototranzistor                      Simbolul si modol de conectare

pentru un fototranzistor de tip npn

Deoarece fotocurentul IL este functie si de factorul de planificare β iar acesta depinde neliniar de curent, dependenta dintre IL si iluminare este neliniara. In scopul cresterii sensibilitatii se urmareste atat cresterea factorului de amplificare cat si cresterea sensibilitatii fotodiodei baza-colector.

Raportul semnal-zgomot al fototranzistorului este acelasi cu raportul semnal-zgomot al fotodiodei, deoarece curentul Icbo este amplificat la fel ca si fotocurentul I'L.
