Tahogeneratoare de curent alternativ

Tahogeneratoare de curent alternativ

Tahogeneratoarele de curent alternativ pot fi de tip sincron sau asincron. In cele ce urmeaza vor fi analizate tahogeneratoarele sincrone care din punct de vedere constructiv, reprezinta cele mai simple tahogeneratoare. Ele genereaza o tensiune alternativa sinusoidala monofazataa cu valoarea efectiva si frecventa dependenta de turatie.

Tahogeneratorul de curent alternativ sincron este alcatuit in principal din urmatoarele doua subansamble:

- statorul, realizat din tole de otel electrotehnic si este bobinat:

- rotorul, constituit din magneti permanenti ce alcatuiesc mai multe perechi de poli.

Domeniul turatiilor de lucru este de 100 rot/min-5000 rot/min, la turatii mai mici fiind limitat de faptul ca viteza de variatie a fluxului magnetic nu este suficienta pentru incadrarea in limitele de eroare.

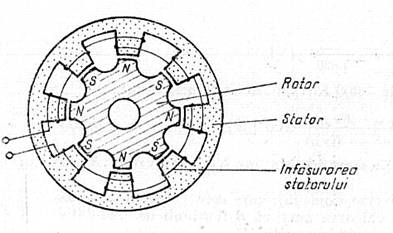

Schema constructiva a tahogeneratorului de curent alternativ de tip sincron


In domeniul de functionare, tensiunea electomotoare este sinusoidala avand expresia

cu amplitudini pana la ordinul sutelor de volti.

In expresia de mai sus semnificatia notatiilor care intervin este urmatoarea n-turatia in rot/min,w-numarul de spire; kw - o constanta ce depinde de felul infasurari; Φ0 - amplitudinea fluxului magnetic.

Valoarea efectiva a tensiunii electromotoare indusa este proportionala cu turatia:

Deoarece frecventa tensiunii generate e0 (t) depinde de turatie, in functionarea pe impedanta de sarcina finita, limitarea poate fi afectata ajungandu-se la erori inacurent continuueptabile. Ca urmare, uneori in locul valorii efective sau a valorii maxime a tensiunii se utilizeaza pentru conversie frecventa tensiunii e0(t) care e .

Principalele caracteristici tehnico-functionale ale tahogeneratoarelor de curent alternativ sunt : valoarea efectiva a tensiunii electromotoare la 1000 rot/min, turatia maxima, frecventa tensiunii electromotoare la 1000 rot/min, curentul nominal, rezistenta infasurarii statorice.

Adaptoarele pentru tahogeneratoarele de curent alternativ sunt simple, fiind compuse din redresor si filtru de mediere.
