Traductoare de cuplu cu marci tensiometrice

Acestea sunt cele mai utilizate tipuri de traductoare industriale de cuplu. Varianta constructiva de baza utilizeaza ca element sensibil o por tiune de arbore calibrat, cu proprietati mecanice omogene, tratat termic si detensionat, element sensibil denumit cupla torsiometrica. Pe cupla se monteaza marcile tensiometrice, permitand realizarea unei punti tensiometrice cu patru brate active. Culegerea semnalelor se face prin intermediul unor inele colectoare.

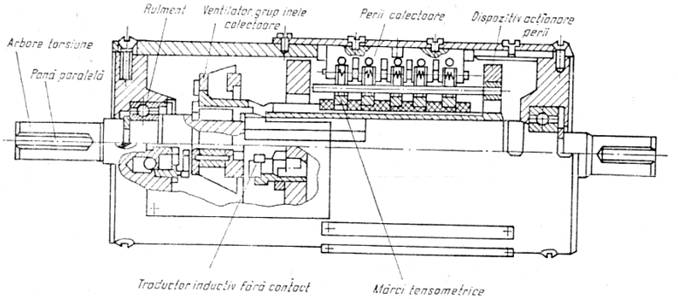

In figura se prezinta schema constructiva a cuplei torsiometrice proiectata de IPCTCM care urmeaza a fi produsa in serie la IAUC Bucuresti. Traductorul este construit pentru mai multe game de moment de torsiune de la 0,1 daNm la 1 kNm, avand clasa de precizie 0,5 si o reproductibilitate de 0,2%. Traductorul se utilizeaza impreuna cu echipamente din sistemul modular de aparatura tensiometrica N 2300 produs de IEMI Bucuressi, care asigura atat alimentarea puntii cat si prelucrarea tensiunii de dezechilibru din punte, oferind un semnal fie utilizat de un dispozitiv de automatizare adecvat, fie afisat local. Doua dintre aceste echipamente considerate reprezentative se prezinta in continuare.

Cupla torsiometrica
